臥式燃油（氣）常壓熱水鍋爐
發布時間：2020-05-15 22:53:05 瀏覽：次
1、 采用臥式內燃濕背式煙氣三回程結構，結構合理緊湊。
2、 鍋爐采用波形爐膽和螺紋煙管，強化傳熱效果，提高熱效率。
3、 前后可拆卸煙箱門，方便鍋爐維修和檢修。
4、 通過對燃燒機和循環水泵啟停溫度的設置，控制系統按設定的條件自動運行，同時實現顯示系統工況、出回水溫度。在出現故障時顯示報警信息。
5、 手動運行在手動狀態下，可直接對循環水泵和燃燒器進行操作，當發生故障時作相應指示，拒絕手動操作，確保系統安全。
6、應用先進的數字化控制技術，可遠程精確監控燃燒過程。可遠程精確監控燃燒過程。控制柜強電部分采用國內外名優電器，質量可靠；控制器采用液晶或觸摸屏控制器，自動化程度高，具有操作簡便，燃燒、水位、溫度自動控制，檢漏報警，超壓、超溫、缺水保護等聯鎖保障和防凍及定時功能。控制部分中文及圖形顯示系統工況、在線操作指南、故障自診斷。全自動運行加手動操作可一用一備，實現人機對話。
7、 出煙口可增設冷凝換熱器，降低排煙溫度吸收煙氣中的顯熱和潛熱，提高鍋爐的效率（達95%以上）。
| 項目 |
CWNS0.24 |
CWNS0.35 |
CWNS0.48 |
CWNS0.6 |
CWNS0.7 |
CWNS0.82 |
CWNS1.05 |
CWNS1.4 |
| -85/65-Y.Q |
| 額定發熱量（Rated evaporation） |
MW.h |
0.24 |
0.35 |
0.48 |
0.6 |
0.7 |
0.82 |
1.05 |
1.4 |
| 104Kcal |
20 |
30 |
40 |
50 |
60 |
70 |
90 |
120 |
| 額定工作壓力(Working pressure) |
MPa |
常壓 |
| 額定出水溫度(Supply water temperature) |
℃ |
85 |
| 額定回水溫度(Return water temperature) |
℃ |
65 |
| 設計熱效率（Efficiency） |
％ |
92.05 |
92.4 |
92.4 |
93 |
93.36 |
93.28 |
93.29 |
93.59 |
| 水容量(Water capacity) |
T |
0.61 |
1.18 |
1.22 |
1.58 |
1.6 |
1.7 |
2.5 |
2.6 |
| 出水口(Water outlet) |
mm |
50 |
65 |
65 |
80 |
80 |
100 |
100 |
100 |
| 進水口(Water inlet) |
mm |
50 |
65 |
65 |
80 |
80 |
100 |
100 |
100 |
| 大氣連通口（Continuous atmospheric port） |
mm |
50 |
65 |
65 |
80 |
80 |
100 |
100 |
125 |
| 排污口(Drain outlet) |
mm |
40 |
40 |
40 |
40 |
50 |
50 |
50 |
50 |
| 煙囪直徑(Chimney diameter) |
mm |
159 |
219 |
219 |
273 |
273 |
273 |
325 |
325 |
| 外型尺寸（Size) |
長(Length) |
mm |
2300 |
2442 |
2670 |
2880 |
3150 |
3200 |
3390 |
3790 |
| 寬(Width) |
mm |
920 |
1220 |
1220 |
1360 |
1360 |
1360 |
1360 |
1470 |
| 高(Height) |
mm |
1328 |
1612 |
1612 |
1750 |
1780 |
1780 |
1865 |
1975 |
| 底座尺寸(Size of base) |
長(Length) |
mm |
1830 |
2000 |
2300 |
2400 |
2730 |
2780 |
2880 |
3230 |
| 寬(Width) |
mm |
700 |
800 |
800 |
900 |
1000 |
1000 |
1000 |
1100 |
| 運輸重量(Transport weight) |
T |
1.3 |
1.56 |
1.8 |
2.33 |
3.63 |
3.74 |
4.2 |
4.66 |
| 燃料耗量(Fuel consumption) |
天然氣(L.N.G) |
Nm3/h |
25.4 |
38.68 |
53.03 |
65.27 |
75.86 |
88.94 |
126.9 |
151.34 |
| 輕油(Light oil) |
Kg/h |
21.3 |
31.8 |
45.1 |
56.2 |
62.9 |
73.76 |
105.2 |
125.8 |
| 城市煤氣(C.G) |
Nm3/h |
56.1 |
82.2 |
112.7 |
139.4 |
166.2 |
189.7 |
249 |
332.6 |
| 項目 |
CWNS1.75 |
CWNS2.1 |
CWNS2.45 |
CWNS2.8 |
CWNS3.5 |
CWNS4.2 |
CWNS5.6 |
CWNS7 |
| -85/65-Y.Q |
| 額定發熱量（Rated evaporation） |
MW.h |
1.75 |
2.1 |
2.45 |
2.8 |
3.5 |
4.2 |
5.6 |
7 |
| 104Kcal |
150 |
180 |
210 |
240 |
300 |
360 |
480 |
600 |
| 額定工作壓力(Working pressure) |
MPa |
常壓 |
| 額定出水溫度(Supply water temperature) |
℃ |
85 |
| 額定回水溫度(Return water temperature) |
℃ |
65 |
| 設計熱效率（Efficiency） |
% |
93.49 |
93.53 |
92.45 |
93.16 |
92.1 |
93.93 |
94.26 |
94.29 |
| 水容量(Water capacity) |
T |
2.6 |
2.8 |
3.16 |
3.2 |
5.1 |
8.3 |
11.4 |
13.9 |
| 出水口(Water outlet) |
mm |
125 |
125 |
150 |
150 |
200 |
200 |
250 |
250 |
| 進水口(Water inlet) |
mm |
125 |
125 |
150 |
150 |
200 |
200 |
250 |
250 |
| 大氣連通口（Continuous atmospheric port） |
mm |
125 |
150 |
150 |
150 |
200 |
200 |
250 |
250 |
| 排污口(Drain outlet) |
mm |
50 |
50 |
50 |
50 |
50 |
50 |
50×2 |
50×2 |
| 煙囪直徑(Chimney diameter) |
mm |
426 |
426 |
450 |
450 |
500 |
550 |
650 |
700 |
| 外型尺寸（Size) |
長(Length) |
mm |
3890 |
4010 |
4250 |
4310 |
4550 |
5400 |
5860 |
6610 |
| 寬(Width) |
mm |
1580 |
1580 |
1680 |
1680 |
1950 |
2100 |
2150 |
2500 |
| 高(Height) |
mm |
2085 |
2060 |
2466 |
2182 |
2466 |
2720 |
2700 |
3020 |
| 底座尺寸(Size of base) |
長(Length) |
mm |
3280 |
3400 |
3600 |
3700 |
4350 |
4580 |
5400 |
5810 |
| 寬(Width) |
mm |
1200 |
1200 |
1200 |
1200 |
1500 |
1600 |
1700 |
1900 |
| 運輸重量(Transport weight) |
T |
5.4 |
5.9 |
6.15 |
6.5 |
8 |
9.7 |
12.4 |
16.12 |
| 燃料耗量(Fuel consumption) |
天然氣(L.N.G) |
Nm3/h |
189.38 |
277.16 |
270.7 |
320.5 |
389.8 |
452.4 |
601.12 |
751.1 |
| 輕油(Light oil) |
Kg/h |
157.05 |
192.1 |
222.8 |
264.7 |
321.7 |
375.1 |
498.5 |
622.9 |
| 城市煤氣(C.G) |
Nm3/h |
416.7 |
494.3 |
575.2 |
656.2 |
828.3 |
961.4 |
1281 |
1595 |
說明：1、天然氣熱值：8500Kcal/Nm3，輕油熱值：10300Kcal/kg，城市煤氣熱值：4000Kcal/Nm3；2、表中數據及圖片僅供參考，產品以實物為準，如因改型而變恕不另行通知；3、預留、預制，及鍋爐房設計前請聯系確認有關數據；4、以上熱效率為設計理論數據，此數據僅供參考。

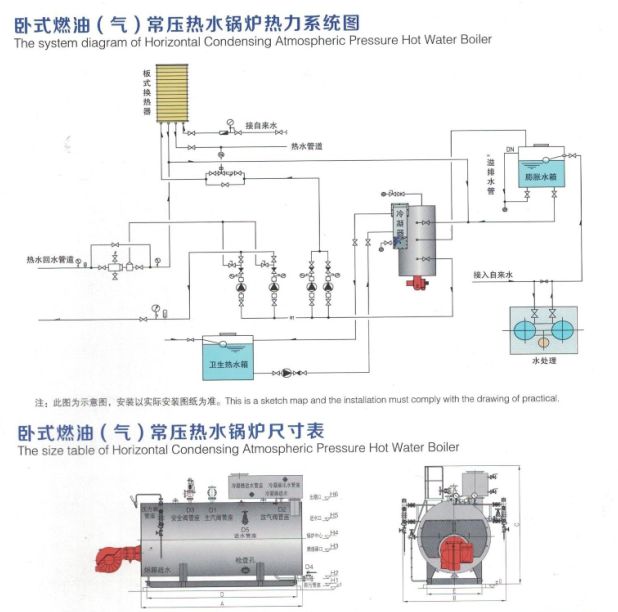

| 燃油（氣）常壓熱水鍋爐尺寸表 |
| 項目 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
W |
W1 |
H |
H1 |
| CWNS0.24 |
2150 |
540 |
450 |
450 |
535 |
1830 |
920 |
700 |
1328 |
729 |
| CWNS0.35 |
2292 |
415 |
625 |
475 |
560 |
2000 |
1220 |
800 |
1612 |
866 |
| CWNS0.48 |
2520 |
415 |
775 |
475 |
560 |
2300 |
1220 |
800 |
1612 |
866 |
| CWNS0.6 |
2730 |
450 |
695 |
500 |
805 |
2400 |
1360 |
900 |
1750 |
951 |
| CWNS0.7 |
3000 |
410 |
750 |
750 |
840 |
2730 |
1360 |
1000 |
1780 |
960 |
| CWNS0.82 |
3050 |
460 |
750 |
750 |
840 |
2780 |
1360 |
1000 |
1780 |
960 |
| CWNS1.05 |
3240 |
540 |
750 |
800 |
540 |
2880 |
1360 |
1000 |
1865 |
1045 |
| CWNS1.4 |
3650 |
590 |
850 |
1050 |
870 |
3230 |
1470 |
1100 |
1975 |
1100 |
| CWNS1.75 |
3740 |
690 |
850 |
1000 |
895 |
3280 |
1580 |
1200 |
2085 |
1155 |
| CWNS2.1 |
3880 |
900 |
700 |
1100 |
815 |
3400 |
1580 |
1200 |
2060 |
1150 |
| CWNS2.45 |
4250 |
830 |
1400 |
600 |
840 |
3600 |
1680 |
1200 |
2182 |
1206 |
| CWNS2.8 |
4330 |
950 |
1400 |
600 |
840 |
3700 |
1680 |
1200 |
2182 |
1206 |
| CWNS3.5 |
4550 |
950 |
1200 |
1100 |
|
4350 |
1950 |
1500 |
2466 |
1408 |
| CWNS4.2 |
5350 |
810 |
1500 |
1580 |
|
4580 |
2100 |
1600 |
2720 |
1428 |
| CWNS5.6 |
5860 |
910 |
1600 |
1700 |
|
5400 |
2150 |
1700 |
2700 |
1350 |
| CWNS7 |
6610 |
960 |
2200 |
1850 |
|
5810 |
2500 |
1900 |
3020 |
1630 |
